矩形風管側縱向裝配抗震支架

文章來源：抗震支架作者：抗震支架小編發布時間：2018-06-02 16:37:29 瀏覽次數：30759

[導讀]：矩形風管側縱向裝配抗震支架通過對機電管線及設備的地震力進行計算，并對管線及設備與機構體的連接進行抗震加固并對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，使其遭遇到設防烈度的地震影響后能迅速恢復運轉，進而達到盡快恢復建筑物使用功能的目的。矩形風管側縱向裝配抗震支架與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成。

矩形風管側縱向裝配抗震支架與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成。

抗震支架材質：Q235B

抗震支架表面處理：藍白鋅/熱浸鍍鋅/VCI/烤漆

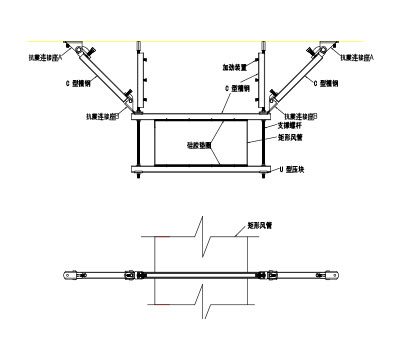

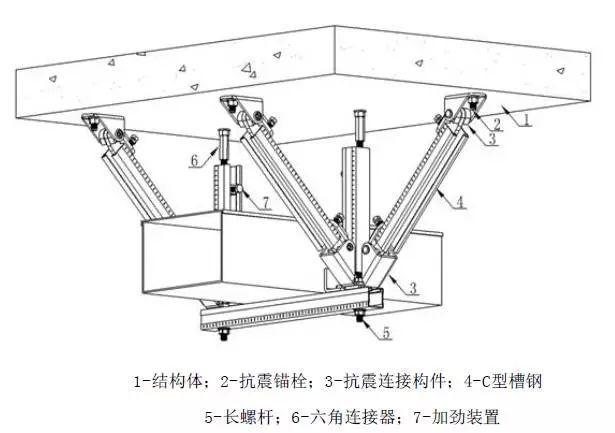

矩形風管側縱向裝配抗震支架系統方案：

依據國家標準，結合實際工程情況，做出方方便合理，安全可靠的產品支架設計方案

設計依據：

1.1 《管道支吊架》第1部分：技術規范 GB/T 17116.1-1997

1.2 《管道支吊架》第2部分：管道連接部件 GB/T 17116.1-1997

1.3 《管道支吊架》第3部分：中間及建筑結構連接件 GB/T 17116.1-1997

1.4 《建筑給水排水及采暖工和施工質量驗收規范》 GB50242-2002

1.5 《室內管道支架及吊架》 03S402

1.6 《裝配式管道吊掛支架安裝圖》 03SR417-2

1.7 《建筑結構荷載規范》 GB50009-2012

1.8 《鋼結構設計規范》 GB50017-2003

1.9 《鋼結構工程施工及驗收規范》 GB50205-2001

編制技術條件：

2.1管架計算間距

管架計算間距一般分為1.5米、3.0米、6.0米三種。如遇特殊情況，可根據實際情況自行設計管架間距。

電纜橋架、通風排煙管道的安裝，應考慮橋架或幾管的最小長度。

2.2管道重量計算

保溫管道：按設計支吊架間距內的管道自重、滿管水重、60mm厚度保溫層重及以上三項之和10%的附加重量計算，保溫材料容重按巖棉100KG/m3計算。

不保溫管道：按設計支吊架間距內的管道自重、滿管水重及以上兩項之和10%的附加重量計算。

電纜橋架、通風管道：按照國家相關標準要求，按最大設計荷載計算?？紤]最大荷載、自身重量及以上二項之和的10%的附加重量計算0

2.3設計荷載

垂直荷載：考慮制造、安裝等因素，采用支吊架間距的標準荷載乘以1.35的荷載分項系數。

水平荷載：管道支吊架的水平荷載按垂直荷載的0.3倍計算。

地震荷載：按地震設防烈度≤8度計算地震作用，不考慮風荷載。

2.4橫梁抗彎強度計算

抗彎強度式：

Mx/Wx+ MY/WY≤f

式中

Mx MY ：所驗算截面繞X軸，Y軸的彎距（M.mm）

Wx WY ：所驗算截面對X軸，Y軸的截面抵抗矩（mm3）

f：鋼材的抗彎強度設計值（N/mm2）

由于采用型鋼材質為Q235，故本計算書取f=215 N/mm2

2.5橫梁抗剪強度計算

抗剪強度式：

τ=VS/(lX tW) ≤fV

式中

τ：抗剪強度（N/mm2）

V ：截面承壓處所受剪力（N）

S : 剪力處以上截面對中性軸的面積矩（mm3）

lX ：截面慣性矩（mm4）

tW :厚度

fV :抗剪強度設計值（N/mm2）

由于采用型材為Q235,故本計算書取fv=125 N/mm2

2.6整體穩定性計算

管架整體穩定性計算式：

δ =Mmax/(Φb*W)<f

式中:

δ:所驗算截面承受受力方向的最大應力（N/mm2）

Mmax:所驗算截面對X軸Y軸的彎矩（N.mm）

Φb：整體穩定系數，一般取值0.8

W：所驗算截面對X軸，Y軸的截面低抗矩（mm3）

f：抗剪強度設計值（N/mm2）

由于采用型材材技為Q235，故本計算書取f=215 N/mm2

2.7受彎梁撓度和受壓構件長細化比

受彎梁的撓度不大于L/200（L為受彎構件的跨度，對懸臂梁和伸臂梁為懸伸長度的2倍）

受壓構件允許長細比不超過120

2.8立柱強度計算

抗彎強度式：N/A≤f

N:立柱所受拉力（N）

A:立柱凈截面積（mm2）

f:鋼材伉拉強度設計值（N/mm2）

由于采用型材材技為Q235，故本計算書取f=215 N/mm2

矩形風管側縱向裝配抗震支架的基本原理：

通過對機電管線及設備的地震力進行計算，并對管線及設備與機構體的連接進行抗震加固并對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，使其遭遇到設防烈度的地震影響后能迅速恢復運轉，進而達到盡快恢復建筑物使用功能的目的。
