總體要求：
1. 所有圖紙幅面為A4。

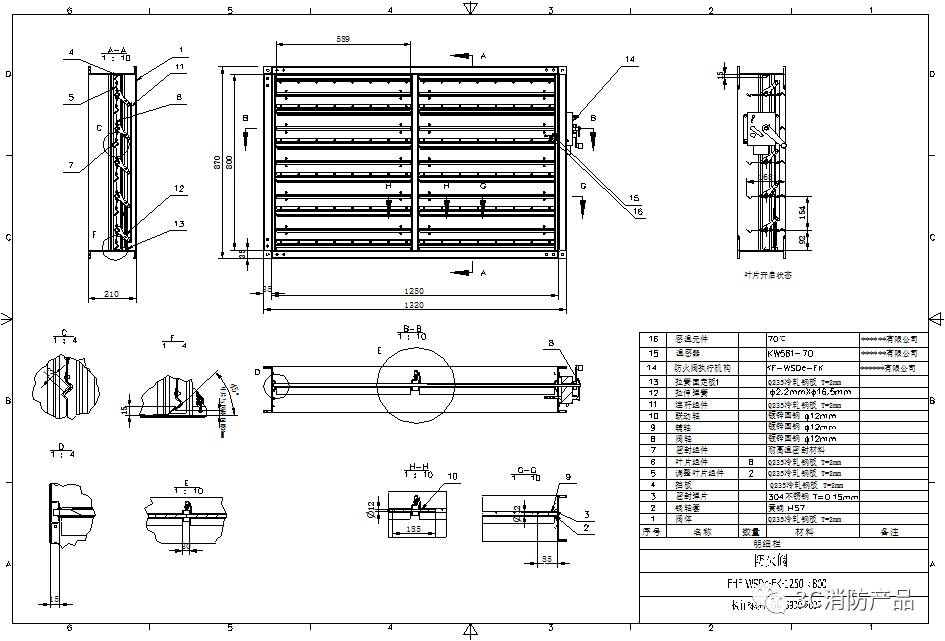

2.圖紙設置有三視圖（主視圖+俯視圖+側視圖）、局部放大圖（適用于不便于標注尺寸、不便于表示清楚結構的地方）、標題欄、明細欄及其他需要標注的內容。
3. 圖紙標題欄至少需要標明內容：
① 樣品名稱（必須與認證申請名稱一致）；
② 樣品型號規格（必須與認證申請型號規格一致）。
③ 執行標準號(如：GB 15930-2007)。
4. 圖紙中需標注認證企業名稱，需加蓋公章。

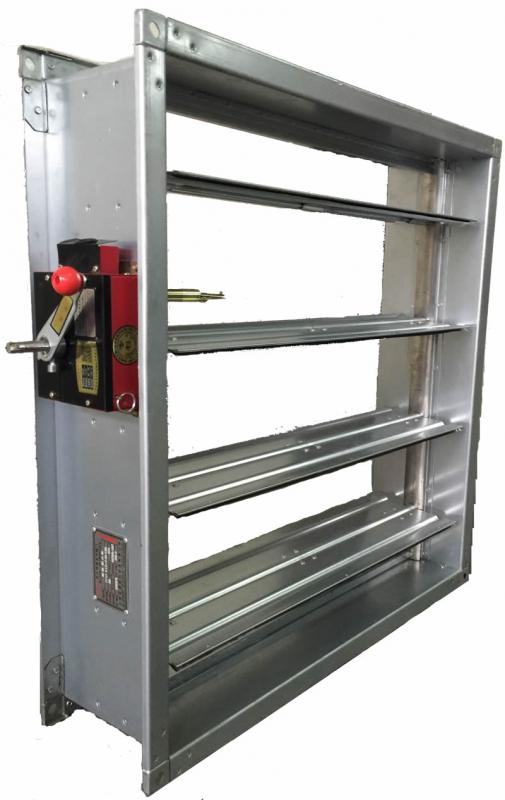

防火閥門產品圖紙的其他要求：
防火閥門產品（排煙閥、防火閥、排煙防火閥）圖紙除基本要求外，尚有以下要求：
1.局部放大圖應體現擋板尺寸結構、葉片形狀、彈簧設置等。
2. 至少需要標注尺寸：（注：相同尺寸僅標一處即可；核實數據的準確性。）
① 防火閥外形尺寸、公稱尺寸、閥體厚度、法蘭寬度；
② 葉片寬度、高度；
③ 葉片與閥體之間縫隙（適用時）；
④ 擋板尺寸。
3. 至少需要標注結構：
① 閥體結構；
② 葉片結構；
③ 葉片與閥體之間、葉片與葉片之間的搭接形式。
④ 擋板設置位置
⑤ 連桿設置位置；
⑥ 彈簧形式及設置位置；
⑦ 執行機構底板、外殼結構、棘輪、凸輪、轉軸（需結合執行機構圖紙和檢驗報告）。
4. 材料明細表需要標明內容：
① 關鍵元器件（執行機構、溫感器、感溫元件）的名稱、型號規格、生產單位；
② 零配件的名稱、型號規格（不需注明生產單位）；
③ 必須標注閥體、葉片、擋板材質及厚度。材質標注應明確（如Q235冷軋鋼板）。
5.另需提供執行機構的報告、執行機構圖紙。
圖紙中經常出現與實物不符的問題，現場需核實：
1. 核實閥上執行機構的數量。執行機構的形狀、手柄圖上與實物不符。
2. 接口法蘭的工藝結構（焊接、鉚接、材料等）照片、圖紙、實物不一致。

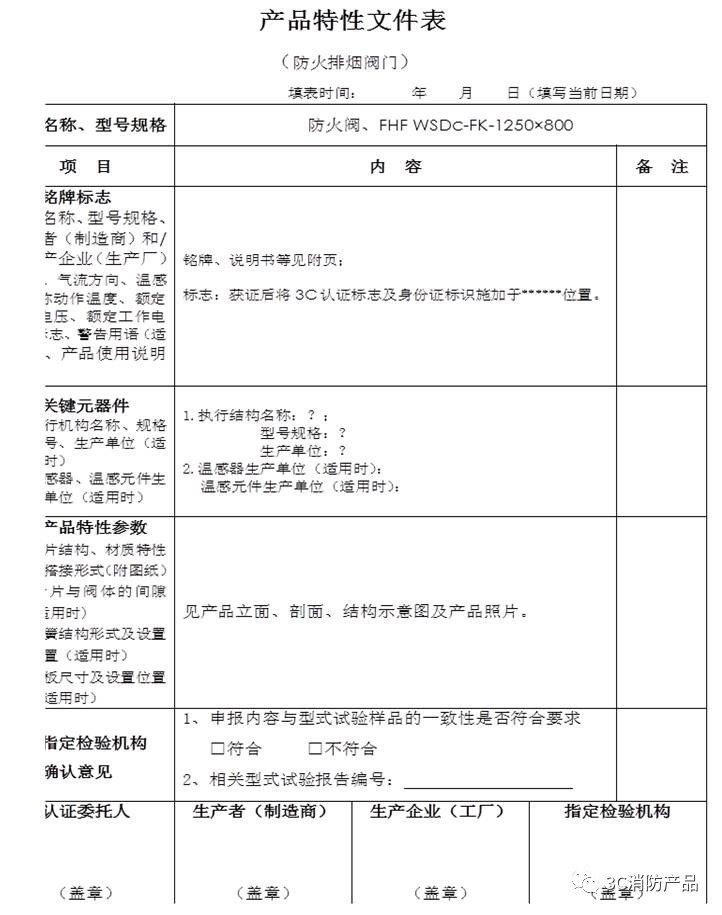

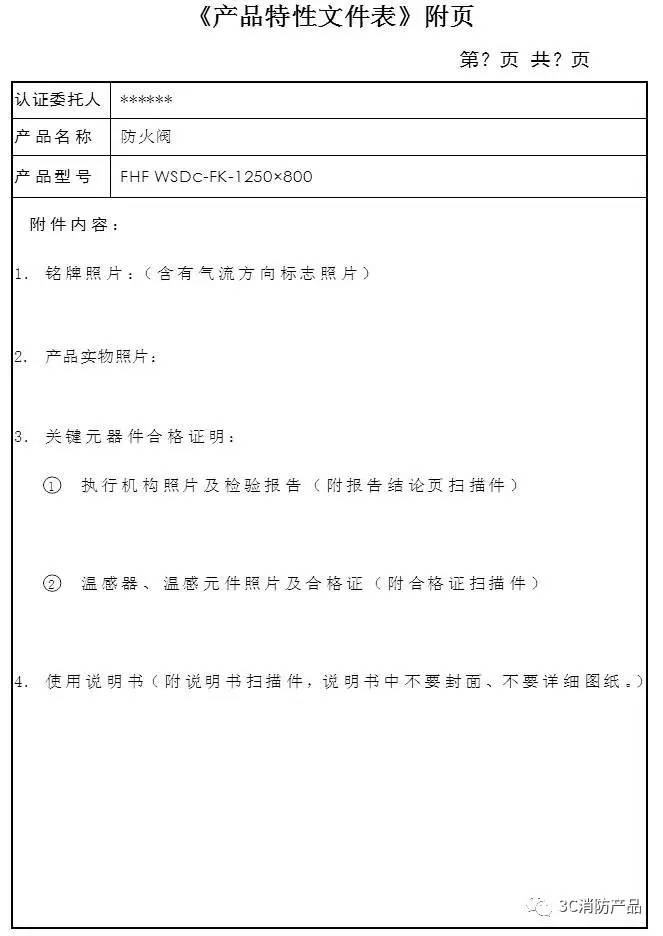

特性文件表的填寫規范：
