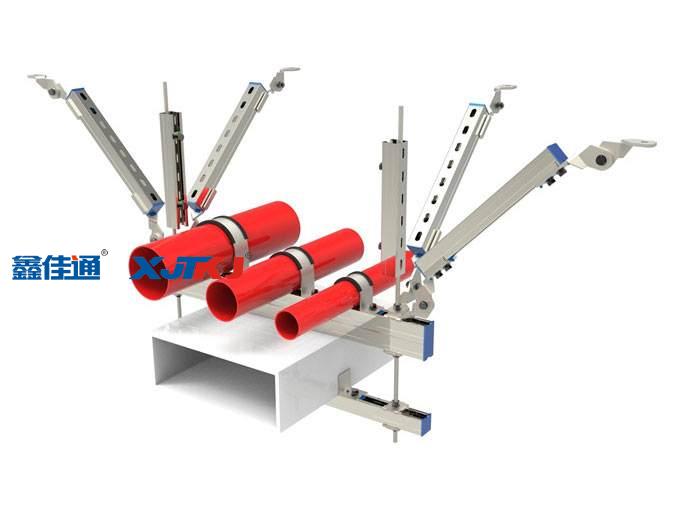

抗震支吊架是對機電設備及管線進行有效保護的重要抗震措施，其構成由錨固件、加固吊桿、抗震連接構件及抗震斜撐組成。很多工程上的朋友，對抗震支架是如何設計的，設計范圍包括哪些？

抗震支架設計依據

1.依據《建筑抗震設計規范》GB50011-2010,3.7.1(強條)非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身與結構主體的鏈接應進行抗震設計。

2.依據《建筑機電工程抗震設計規范GB0981-2014，1.0.4》(強條)抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。

抗震支架設計說明

1.設計范圍：≥DN65的給水、熱水、消防、空調水管道或重力超過1.8KN的其他設備

風管矩形截面面積大于等于0.38m2和圓形管徑直徑大于等于0.7m的風道應設置抗震支吊架

2.內徑不小于60mm的電氣配管或重力不小于150KN/M的電纜梯架、電纜槽盒、母線槽均應進行抗震支吊架設計.

抗震支吊架安裝布局

1.水平管道應在離轉彎處0.6m范圍內設置側向抗震支吊架，當斜撐直接作用于管道時，可作為另一側管道的縱向抗震支吊架，且距下一縱向抗震支吊架間距應按下式概算：

2.每段水平直管應在兩段設置側向抗震支吊架

3.當兩個側向抗震支吊架間距大于等于最大設計間距時，應在中間增設側向抗震支吊架。

4.每段水平直管應至少設置一個縱向抗震支吊架。抗震支吊架是對機電設備及管線進行有效保護的重要抗震措施，其構成由錨固件、加固吊桿、抗震連接構件及抗震斜撐組成。抗震支吊架是對機電設備及管線進行有效保護的重要抗震措施，其構成由錨固件、加固吊桿、抗震連接構件及抗震斜撐組成。
