抗震支吊架驗收標準是什么

文章來源：鑫佳通抗震作者：抗震支架小編發布時間：2018-08-06 10:26:28 瀏覽次數：17930

[導讀]：抗震支吊架材料、規格、要求均應符合現行行業標準《建筑機電設備抗震支吊架通用技術條件》CJ/T476 的規定，并附有檢測報告和出廠合格證。材料是保證抗震支吊架質量和安全的物質基礎?？拐鹬У跫芩褂玫牟牧细爬ㄆ饋?，主要有錨栓、抗震連接構件、管道連接構件、斜撐、型鋼和緊固件。因此，為確?？拐鹬У跫馨踩煽?，就要要求抗震支吊架所使用的材料都必須符合國家或行業標準規定的質量指標。▶ 語音朗讀; 本文875個文字,預計閱讀時間3分鐘。

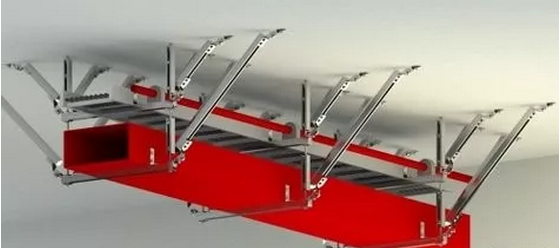

抗震支吊架材料、規格、要求均應符合現行行業標準《建筑機電設備抗震支吊架通用技術條件》CJ/T476 的規定，并附有檢測報告和出廠合格證。材料是保證抗震支吊架質量和安全的物質基礎。抗震支架所使用的材料概括起來，主要有錨栓、抗震連接構件、管道連接構件、斜撐、型鋼和緊固件。因此，為確?？拐鹬У跫馨踩煽?，就要要求抗震支吊架所使用的材料都必須符合國家或行業標準規定的質量指標。

檢查支吊架是否按圖施工

編號	檢查項目	檢查標準	檢查方法
1、	實際安裝支吊架是否按照圖紙圖紙		目測
2、	支吊架是否發生變更	圖紙及設計變更	目測

檢查斜撐

編號	檢查項目	檢查標準	檢查方法
1、	斜撐與主吊的角度	最佳角度為 45°，且≥30°	直角尺
2、	抗震連接座的緊固	雙頭擰斷螺栓被擰斷	目測

檢查加勁槽鋼

編號	檢查項目	檢查標準	檢查方法
1、	加勁裝置之間的間距	≤500mm	直尺
2、	加勁槽鋼的開口方向	開口方向保持一致	目測

檢查錨栓

編號	檢查項目	檢查標準	檢查方法
1、	錨栓外露出基材的長度	螺桿式錨栓露出基材長度≤(錨栓長度 l - 有效錨固深度 h ef ) 敲擊式錨栓露出基材長度為 0	直尺
2、	錨栓距梁側、墻側距離	后擴底錨栓=2有效錨固深度 hef 膨脹錨栓=3有效錨固深度 hef	直尺
3、	錨栓數量	按圖紙檢查。單個斜撐一顆錨栓，兩孔底座兩顆錨栓	目測

檢查槽鋼

編號	檢查項目	檢查標準	檢查方法
1、	橫梁及豎桿的垂直度及水平度檢查	90±5°	直角尺
2、	槽鋼開口尺寸	22.3±0.05mm	游標卡尺
3、	鍍鋅層外觀	表面無磨損，無劃痕，切口處除銹并做防銹處理	目測

檢查連接件

編號	檢查項目	檢查標準	檢查方法
1、	連接間隙	<2mm	游標卡尺
2、	鍍鋅層外觀	表面無磨損，無劃痕	目測
3、	槽鋼與底座底板連接間隙	< 2mm	游標卡尺

檢查六角螺栓及彈簧螺母

編號	檢查項目	檢查標準	檢查方法
1、	檢查六角螺栓或?qū)Υ┞菟ǖ呐ち?shù)值	M12：50Nm M10：40 Nm	扭力扳手
2、	彈簧螺母與槽鋼安裝角度	90±5°	直角尺或目測槽鋼齒應卡在彈簧螺母齒槽內

檢查荷載

編號	檢查項目	檢查標準	檢查方法
1、	吊掛物尺寸	圖紙	目測，卷尺
2、	吊掛物數量	圖紙	目測，卷尺
3、	吊掛物位置、間距	圖紙	目測，卷尺

檢查吊掛物與支架連接

編號	檢查項目	檢查標準	檢查方法
1、	管道與管卡尺寸是否配合	管道外徑與管卡適用范圍、圖紙	目測
2、	橋架或風管與槽鋼連接處是否有限位裝置	圖紙	目測
