【抗震支架安裝圖】建筑消防給排水抗震支架安裝示意圖
文章來源：鑫佳通抗震 作者：抗震支架小編 發布時間：2018-07-10 09:48:07 瀏覽次數：24002
[導讀]：建筑消防給排水抗震支架安裝示意圖，以前都是直接用角鐵焊的支架，依據《建筑抗震設計規范》GB50011-2010，第3.7.1條，建筑給水排水、消防、供暖、通風、空調、燃?xì)?、熱力、電力、通訊等機電工程設施需要進行抗震設計，下面是給排水抗震支架安裝示意圖或許幫到你！▶ 語音朗讀; 本文214個文字,預計閱讀時間1分鐘。
建筑消防給排水抗震支架安裝示意圖，以前都是直接用角鐵焊的支架，依據《建筑抗震設計規范》GB50011-2010，第3.7.1條，建筑給水排水、消防、供暖、通風、空調、燃?xì)?、熱力、電力、通訊等機電工程設施需要進行抗震設計，下面是給排水抗震支架安裝圖或許幫到你！

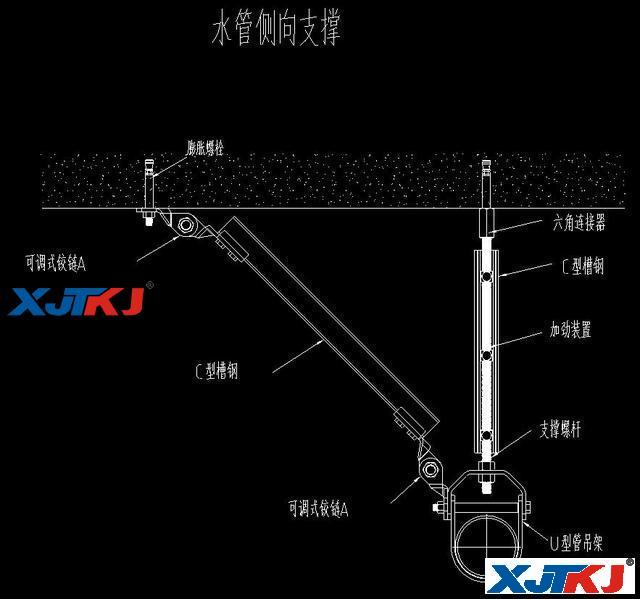

水管側向支撐

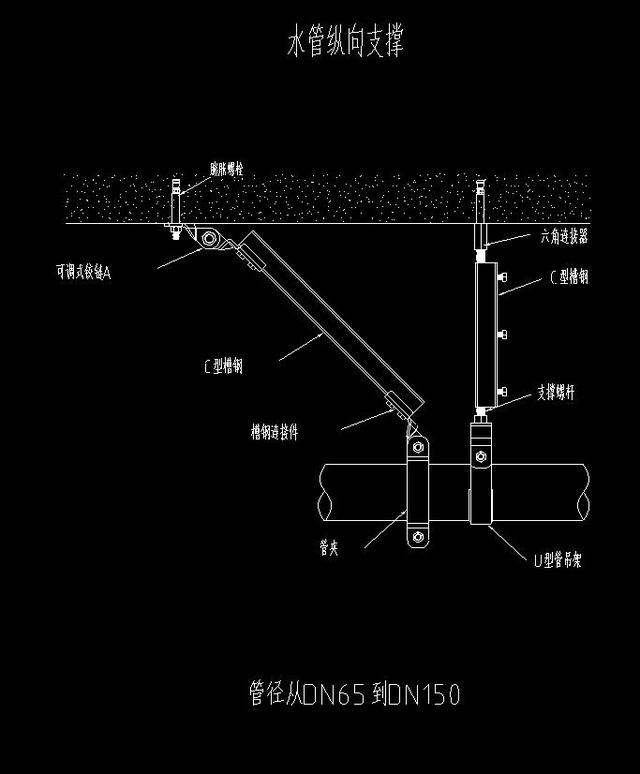

水管縱向支撐

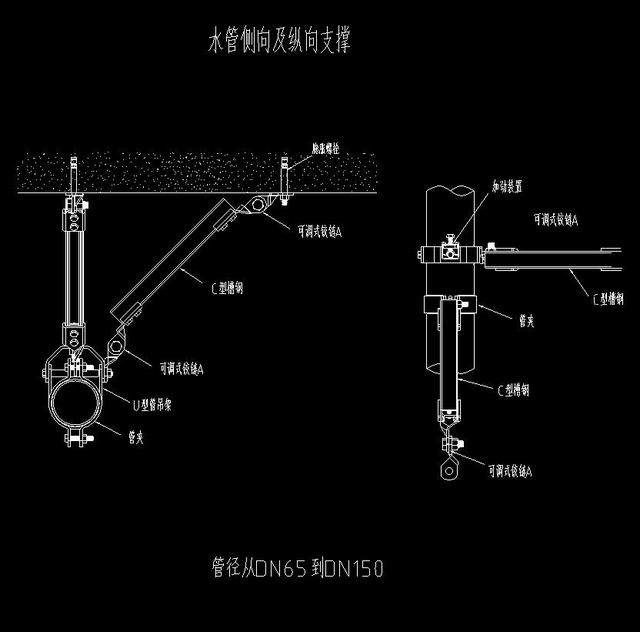

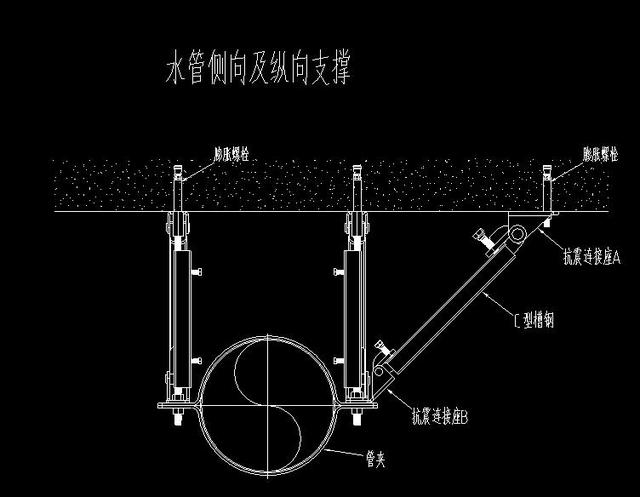

水管DN65到DN150側向及縱向支撐

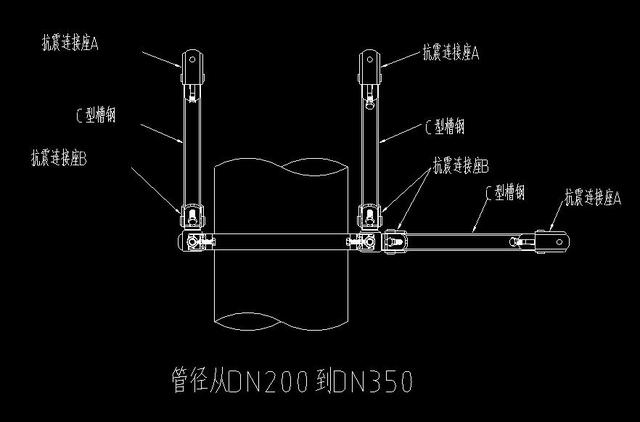

水管DN200到DN350側向及縱向支撐
水管DN200到DN350側向及縱向支撐

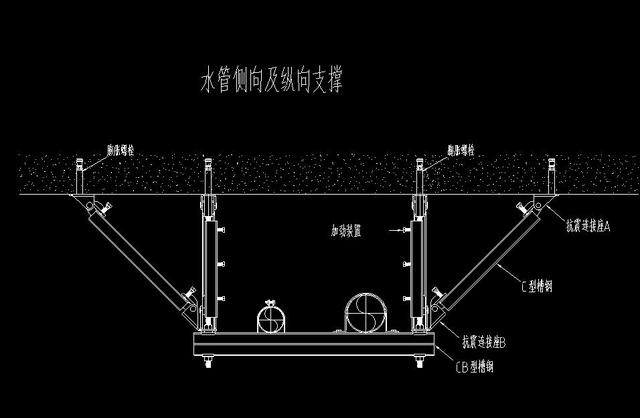

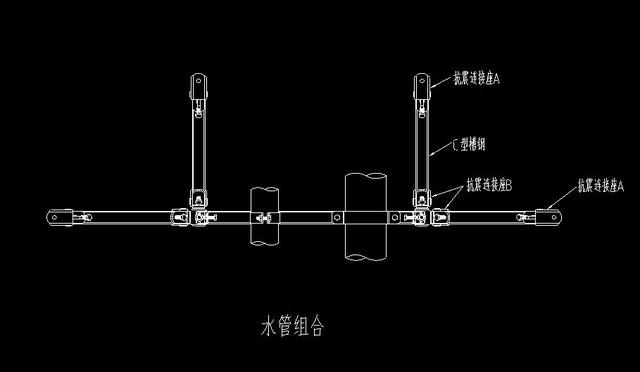

門型組合水管側向及縱向支撐
門型組合水管側向及縱向支撐

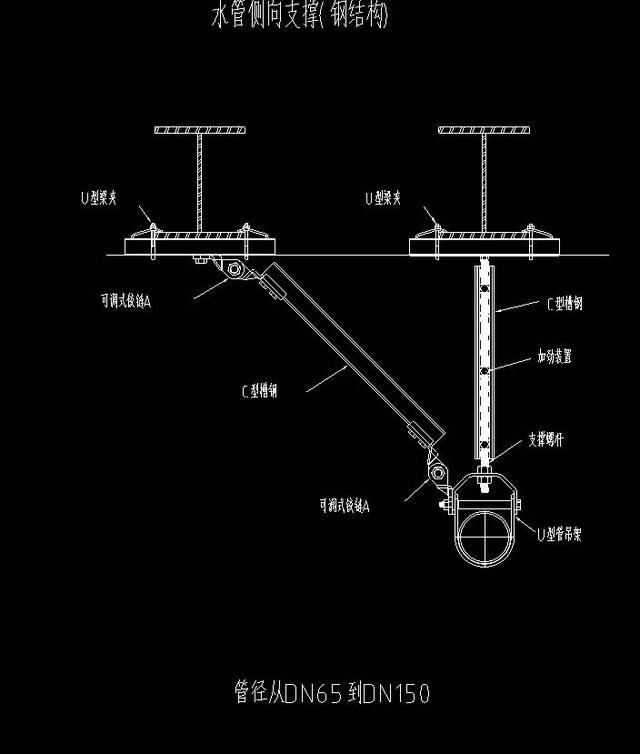

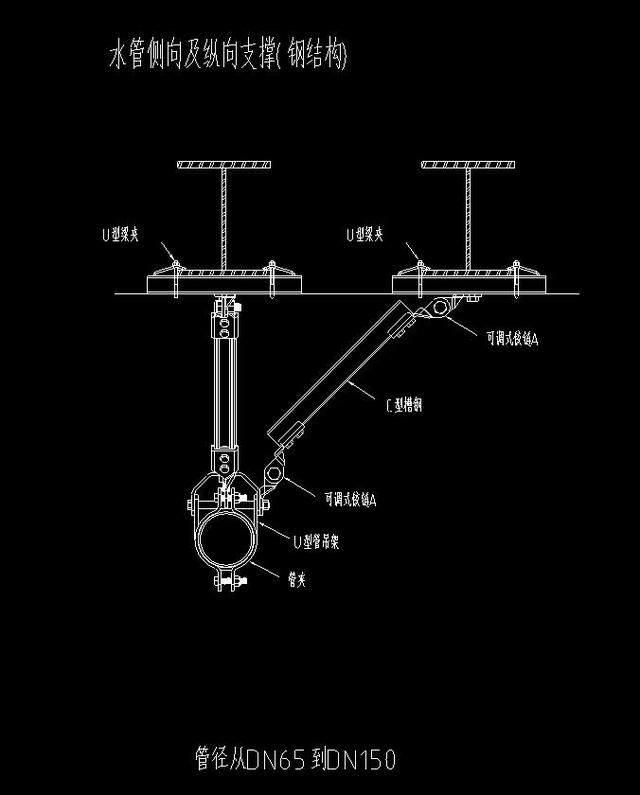

鋼結構水管側向支撐
鋼結構水管縱向支撐
非特殊說明，本文為本站原創（翻譯）文章，轉載請注明：本文轉自：江西鑫佳通科技股份有限公司。
